Статическую уравновешенность двигателя

20 апреля 2011г.

Статическую уравновешенность двигателя проверяют при помощи весов и двух призм, установленных горизонтально по ватерпасу. На весах взвешивают поршень и верхнюю часть шатуна. При этом кривошип устанавливают так, чтобы поршень и шатун находились в горизонтальном положении.


Способ взвешивания

Способ взвешивания

Способ взвешивания поршня и верхней части шатуна в сборе.


Полученный вес с достаточной точностью можно отнести к весу возвратно-движущихся частей. Затем устанавливают маховик на две призмы и подвешивают дополнительный груз на радиусе, равном радиусу кривошипа. Для этого предварительно засверливают маховик, в который вставляют штифт. Груз подбирают с таким расчетом, чтобы двигатель был статически уравновешен.

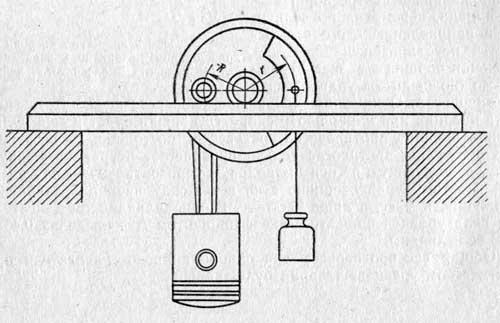

Способ проверки уравновешенности двигателя

Способ проверки уравновешенности двигателя


При коэффициенте уравновешенности А = 0,5 подвешенный дополнительный груз должен быть равен половине веса возвратно-движущихся деталей.

«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов
