Ремонт и подготовка двигателя
Необходимость ремонта двигателя определяется по внешним признакам наружным осмотром, пуском двигателя и опробованием мотоцикла на ходу.
Двигатель ремонтируют при следующих явных неисправностях: ослабление компрессии, заедание поршня в цилиндре, появление стука в двигателе при работе, износ подшипников, отсутствие компрессии в картере двухтактного двигателя, повышенный расход и выброс масла из картера четырехтактного двигателя, при явной потере мощности и тяговитости.
Перед началом разборки необходим мо тщательно промыть весь блок двигателя. Затем нужно разобрать и промыть детали в керосине или бензине. После чего детали разложить на чистом верстаке либо на специально подготовленном стеллаже.
Степень изношенности деталей двигателя окончательно устанавливают после разборки, промывки и контрольного измерения. Все контрольные замеры рекомендуется производить при температуре 20 °С.
«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов
Незначительный износ цилиндра по всей рабочей высоте в пределах 0,12 — 0,15 мм исправляют более совершенным притиром, показанным на рисунке. Такой притир изготовляют на токарном станке. Материалом для конусного стержня притира и других сопряженных деталей является сталь, а для втулки притира — чугун. Втулка делается с одним продольным разрезом или с тремя-четырьмя несквозными разрезами. Притирание…
Статическую уравновешенность двигателя проверяют при помощи весов и двух призм, установленных горизонтально по ватерпасу. На весах взвешивают поршень и верхнюю часть шатуна. При этом кривошип устанавливают так, чтобы поршень и шатун находились в горизонтальном положении. Способ взвешивания Способ взвешивания поршня и верхней части шатуна в сборе. Полученный вес с достаточной точностью можно отнести к весу…
Работу с цилиндром двухтактного двигателя производят после обкатки двигателя по заводским данным, затем снимают головку цилиндра, выпускную трубу, карбюратор и, если позволяет конструкция цилиндра, всасывающий патрубок, и заглушки продувочных окон. Вращая коленчатый вал, осматривают и проверяют правильность выполнения геометрии выпускного, продувочных и впускного окон, тщательно проверяют совпадение их контуров с кромками поршня в верхней и…
Фактически потребный груз для статического уравновешивания может оказаться больше или меньше. Если он больше, то необходимо увеличить вес противовеса на такую же величину. С этой целью высверливают противовесы в обеих половинках маховиков, а в высверленные отверстия зачеканивают свинцовые пробки. Если же дополнительный груз меньше, то противовесы облегчают на такую же величину. Высверливают их с противоположной…

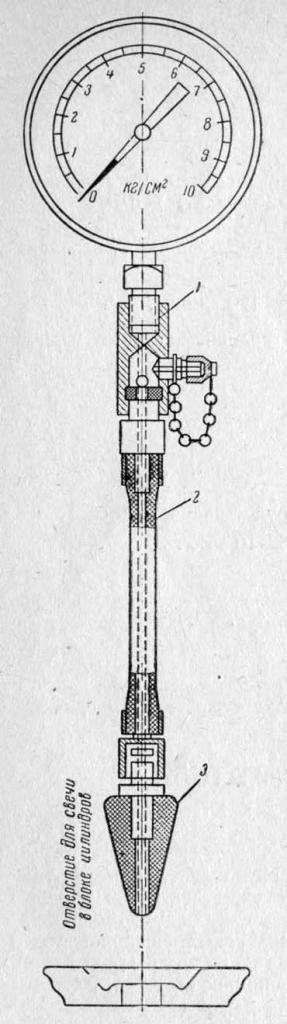

Потеря мощности двигателя чаще всего связана с потерей компрессии в цилиндре или картере двухтактного двигателя. Компрессию проверяют путем прокручивания коленчатого вала с вывернутой и ввернутой запальной свечой зажигания. В первом случае сопротивление прокручиванию должно быть незначительным, а во втором случае оно резко возрастает. Если такого возрастания нет, то это свидетельствует о потере компрессии в цилиндре….
Правильность постановки цилиндра на картере определяют совпадением нижних кромок выпускных и продувочных окон с верхней кромкой поршня при его положении в н. м. т. В случае больших отклонений в литье можно изменить положение цилиндра по отношению к поршню при помощи прокладок между цилиндром и картером. Незначительные исправления допускаются и за счет подпиливания верхней кромки днища…
Потеря компрессии может произойти по следующим причинам: пригорание, износ или ослабление поршневых колец; задир зеркала цилиндра; уменьшение или отсутствие зазора между клапаном и толкателем; утечка газа между цилиндром и его головкой; утечка газа в резьбовом соединении свечи в головке; прогорание рабочих поверхностей головки клапана или его гнезда; поломка или ослабление клапанных пружин. Потеря компрессии в…

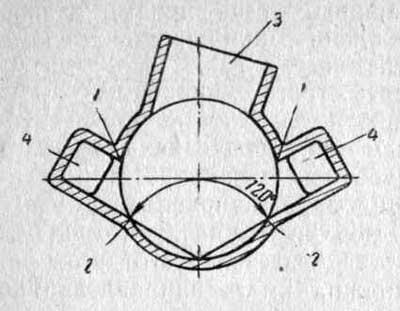

На рисунке показана схема расположения продувочных и выпускного каналов. Для сохранения схемы продувки и хорошего наполнения цилиндра нельзя снимать металл с внутренней стенки канала у цифры 1. Чтобы направить струю по касательной к поверхности цилиндра, надо несколько спилить металл в сторону цифры 2. Схема Схема расположения выпускного и продувочных окон двухтактного двигателя: 1, 2 —…
Объем камеры сгорания замеряют путем заливки в головку цилиндра жидкого масла из мерной мензурки. Для этой цели поршень ставят в в. м. т. такта сжатия и устанавливают двигатель с таким расчетом, чтобы свечное отверстие было в верхнем положении. Объем масла, залитого в головку, и будет объемом камеры сгорания. Пользуясь формулой: подсчитывают степень сжатия, где: Е…
Здесь уместно напомнить, что на повышение наполнения влияет длина впускного патрубка. Это объясняется тем, что во время работы двигателя в патрубке возникает колебательное волновое движение газового потока, в котором создаются переменные давления. Частота этих волн зависит от диаметра и длины впускного патрубка. Задача гонщика и механика заключается в том, чтобы экспериментальным путем подобрать для данного…
