Заводские стандарты поршней и цилиндров

20 апреля 2011г.

Прежде чем поставить поршневой палец, поршень рекомендуется подогреть до 80 — 100 °С. Затем смазанный автолом палец вставлять в поршень с помощью приспособления, показанного на рисунке.

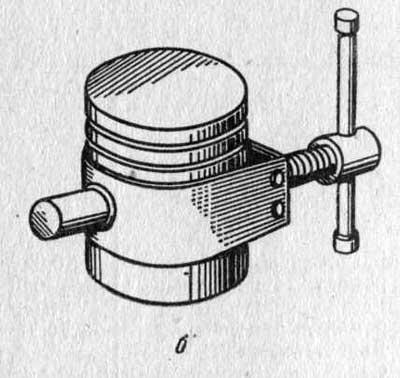

Снятие и постановка поршня на шатун

Снятие и постановка поршня на шатун

Снятие и постановка поршня на шатун

Снятие и постановка поршня на шатун:

а — специальным приспособлением;
б — при помощи специальных оправок.


Заводские стандарты поршней и цилиндров ремонтных и номинальных размеров отечественных мотоциклов приведены в таблице.

Поршень Размеры поршня Обозначение группы по Д2 Цвет метки по Д4
высота (мм) Д1 Д2 Д3 Д4
Двигатели Иж-56, Иж-П
Серийный поршень5571,74 — 0,0471,97 — 0,0472,06 — 0,04+ 0,06 15 — 0,091; 0; 00; 000Зеленый, белый, черный
1-й ремонтный поршень5572,24 — 0,0472,47 — 0,0472,56 — 0.04
2-й ремонтный поршень5572,74 — 0,0472,97 — 0,0473,06 — 0,04
Двигатель Иж-Ю
Серийный поршень5261,52 — 0,0661,60 — 0,0661,71 — 0,06+ 0,01 14 — 0,05000; 00; 0; 1; 2; 3Зеленый, белый, черный
1-й ремонтный поршень5261,77 — 0,0361,85 — 0,0361,96 — 0,02
2-й ремонтный поршень5262,02 — 0,0362,10 — 0,0362,21 — 0,02

На бобышках поршня наносят соответственно такую же маркировку.

Заменяя поршень, необходимо обратить внимание на его вес. Разница в весе поршня допускается в пределах 4 — 5 г.

«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов
