Технический уход за тракторами Беларусь

Механизмы привода выключения главной муфты сцепления и блокировки коробки передач трактора МТЗ-2 1 — педаль муфты; 2 — пружина; 3 — промежуточная тяга муфты; 4 — вилка промежуточной тяги; 5 — промежуточный рычаг; 6 — вилка тяги сцепления; 7 — тяга сцепления; 8 — рычаг выключения муфты; 9 — фиксатор механизма переключения передач; 10 —…

Пустить дизель и, дав ему поработать 5—8 мин на средних оборотах при включенной муфте, смыть масло снаружи механизма муфты и с внутренних стенок корпуса. Включать муфту при промывке запрещается во избежание попадания грязи на рабочие поверхности среднего диска. Остановить дизель и спустить бензин или керосин из картера маховика. Ввернуть пробку в спускное отверстие и вторично…

На тракторах МТЗ-5, МТЗ-5К, МТЗ-5Л, MT35M, МТЗ-7Л и МТЗ-7М проверить свободный ход педали муфты, который должен быть в пределах 30—50 мм. В процессе эксплуатации трактора допускается свободный ход педали не более 20 мм; с меньшим свободным ходом работать на тракторе запрещается во избежание неполного включения муфты, пробуксовывания и быстрого износа накладок дисков. Для регулирования муфты…

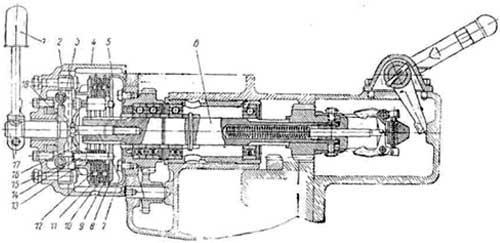

Главная муфта сцепления а — продольный разрез; б — разрез по упорному болгу; в — разрез по соединительному пальцу; 1 — корпус; 2 — тяга (палец) отжимного рычага; 3 — передний нажимной диск; 4 — задний нажимной диск; 5 — передний ведомый диск; 6 — задний ведомый диск; 7 — отжимной рычаг; 8 — игольчатые…

Убедиться, что рычаг переключения передач находится в нейтральном положении. Выключить полностью главную муфту сцепления, нажав педаль до отказа, и закрепить ее в этом положении. Замерить угол наклона рычага 12 блокировочного валика вперед от вертикали с помощью угломера. Угол должен быть в пределах 45—50° у тракторов МТЗ-2 и 20—25° у тракторов других модификации. Для регулировки механизма…

Снять банку пылесборника (МТЗ-2 и МТЗ-5 первого выпуска), сухой пылеотделитель и поддон. Вынуть съеденые сетчатые элементы, не снимая корпуса. Снять корпус в сборе с закрепленными сетчатыми элементами и установить его заборной частью трубы вниз. Очистить от грязи с помощью скребка щели между лопатками сухого пылеотделителя, отверстия, через которые поступает воздух, и щели для автоматического выбрасывания…

После спуска промывочного топлива из корпуса коробки передач и заднего моста, а также из заднего отсеки корпуса главной муфты сцепления (МТЗ-5, МТЗ-5, МТЗ-5Л, МТЗ-5М, МТЗ-7Л и МТЗ-7М) и корпусов раздаточной коробки (МТЗ-7Л и МТЗ-7М) и ходоуменьшителя (МТЗ-2, МТЗ-5 и МТЗ-5К) снять кабину (МТЗ-5ЛЯ МТЗ-5М, МТЗ-7Л и МТЗ-7М последних выпусков), крылья с сиденьем, бак дизеля, спустив…

Очистка и промывка фильтраотстойника и фильтра горловины бачка (при техническом уходе № 1) У тракторов МТЗ-2, МТЗ-5 и МТЗ-5К спустить из бачка топливо в чистую посуду. Отсоединить от корпуса фильтраотстойника топливопроводную трубку и заглубить ее деревянной пробкой или обвернуть чистой тряпкой либо плотной бумагой и обвязать шпагатом, чтобы предохранить от загрязнения. Снять стаканчик, прокладку и…

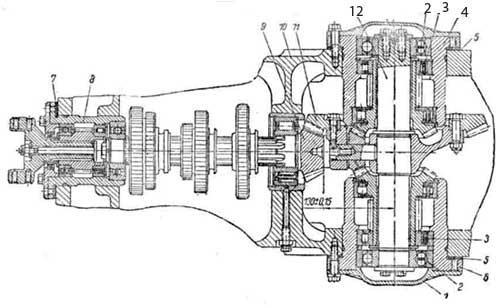

Конические шестерни должны всегда занимать определенное положение. Поэтому после уменьшения осевого перемещения оси дифференциала проверить, не нарушилось ли базовое расстояние 130±10 мм между геометрической осью оси 12 дифференциала и торцом ведущей (малой) шестерни 9 вторичного вала коробки передач с помощью специального раздвижного шаблона. При отсутствии шаблона замерить нутромером расстояние между торцом шестерни и образующей оси…

Спустить из бачка топливо в чистую посуду. Отсоединить топливопроводную трубку и для предохранения от загрязнения заглушить ее деревянной пробкой либо обвернуть чистой тряпкой или плотной бумагой и обвязать шпагатом. Снять стаканчик, прокладку и сетки фильтраотстойника. Снять и разобрать бачок, вывернув штуцер с корпусом (у тракторов МТЗ-2, МТЗ-5 и МТЗ-5К с сеткой заборной трубки), отвернув пробку…
