Практикум по автомобилю

Коробка передач изменяет крутящий момент, передаваемый от двигателя на колеса автомобиля, и позволяет получить задний ход. Это механизм, передаточное число которого водитель может изменять. В зависимости от количества передаточных чисел (передач, ступеней), обеспечиваемых коробками для движения вперед, они могут быть трех, четырех- и пятиступенчатыми. Коробка передач автомобиля ГАЗ-51А Коробка передач автомобиля ГАЗ-51А: а — устройство;…

Изучение общего устройства силовой передачи Подойдите к автомобилю и найдите: сцепление, коробку передач, карданную передачу, ведущий мост. Определите и запишите в отчете назначение каждого названного агрегата и укажите модель изучаемого автомобиля. Вычислите передаточное число главной передачи изучаемого автомобиля. Для этого один из учащихся вращает коленчатый вал двигателя пусковой рукояткой, другой считает число оборотов n1 карданного…

Изучение амортизатора Разберите и соберите амортизатор. В отчете: укажите модель автомобиля, с которого снят амортизатор, тип амортизатора; перечислите все детали амортизатора в порядке разборки; укажите, через какие детали и клапаны перетекает жидкость при плавном и резком сжатии и распрямлении рессоры; назовите применяемые инструмент и приспособления. Внимание! При пользовании домкратами будьте предельно внимательны: устанавливайте их устойчиво…

Действует механизм следующим образом: рычагом при помощи ползунов и вилок передвигают скользящие шестерни и по вторичному валу и вводят их в зацепление с различными шестернями промежуточного вала. Фиксаторы в крышке коробки надежно удерживают в определенном положении шестерни при включении передач. Фиксатор состоит из пружины и шарика. Шарик входит в специальный вырез на ползуне, и пружина…

Изучение устройства коробки передач Отберите, пользуясь таблицей: первичный вал; вторичный, промежуточный валы и установленные на них детали; ось и шестерни заднего хода; ползуны, вилки, замки и фиксаторы; рычаг переключения передач; картер и крышку; пробки наполнительного и сливного отверстий. На разрезной или частично разобранной коробке передач познакомьтесь с ее устройством. Определите расположение рассмотренных в п. 1…

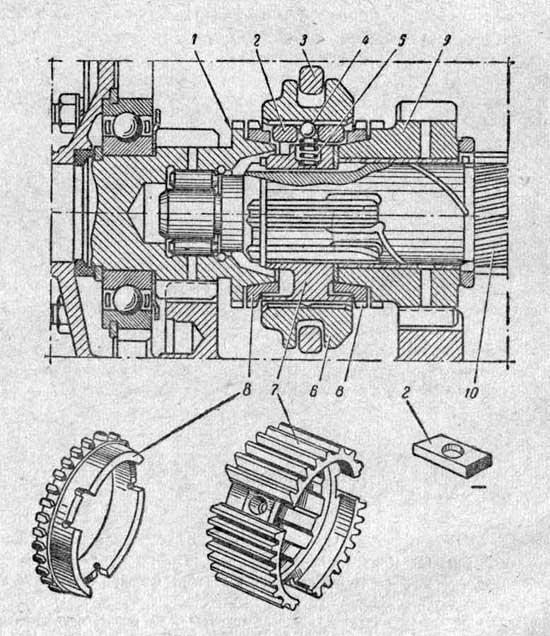

Коробки передач современных автомобилей выполняют с синхронизаторами, предотвращающими удары зубьев шестерен во время переключения передач. Синхронизатор коробки передач Синхронизатор коробки передач автомобиля ГАЗ-21 «Волга»: 1 — зубчатый венец первичного вала; 2 — сухарик; 3 — вилка включения; 4 — шарик фиксатора; 5 — пружина; 6 — муфта; 7 — ступица; 8 — блокирующие (синхронизирующие) кольца;…

Изучение устройства сцепления Частично разберите сцепление; отделите нажимной диск от кожуха сцепления и выньте пружины с теплоизоляционными шайбами. В отчете: укажите модель автомобиля, с которого снято сцепление; перечислите детали сцепления в порядке разборки; назовите, какую деталь крепят к маховику двигателя и какую устанавливают на валу коробки передач; составьте кинематическую схему выключения сцепления; назовите использованные при…

Сцепление служит для отъединения двигателя от силовой передачи при переключении передач и постепенного увеличения крутящего момента, передаваемого от двигателя на колеса при трогании с места. Схема сцепления Продольный разрез (а), кинематическая схема (б) и детали (в) сцепления автомобиля ГАЗ-51А: 1, 3 и 29 — пружины; 2 — кожух; 4 — шайба; 5 — маховик; 6…

Изучение устройства ведущего моста Частично разберите задний мост. Найдите расположенные в картере моста: главную передачу; дифференциал; полуоси; маслонаполнительное и спускное отверстия, сапун картера моста. Разберите и соберите главную передачу. Подсчитайте число зубьев ведущих и ведомых шестерен. Разберите и соберите дифференциал, вынутый из картера ведущего моста. Разберите и соберите ступицу колеса. Соберите ведущий мост. Вращая ведущий…

Чтобы выключить сцепление, нажимают педаль. Тяга повернет рычаг, который передвинет по втулке муфту. Муфта повернет вокруг своих осей внутренние концы рычажков, а их внешние концы отведут нажимной диск, сжимая пружины, расположенные между кожухом сцепления и нажимным диском. Последний освобождается, и крутящий момент передаваться не будет. Если отпустить педаль, сцепление снова включится. Упорный шариковый подшипник уменьшает…
