Впускной и выпускной трубопровод, глушитель

Впускной трубопровод — фасонная чугунная отливка, обеспечивает подачу горючей смеси к цилиндрам от карбюратора.

Впускной трубопровод двигателя ГАЗ-51

Впускной трубопровод двигателя ГАЗ-51:

1 — фланец крепления карбюратора;
2 — фланец соединения с блоком цилиндров;
3 — фланец соединения с выпускным трубопроводом;
4 — корпус.

Выпускной трубопровод отводит отработавшие газы от цилиндров через одну трубу. Так как выпускной трубопровод двигателя ГАЗ-51 прикреплен снизу к впускному, отработавшие газы подогревают поступающую в цилиндры горючую смесь и этим улучшают испарение бензина. Интенсивность подогрева можно регулировать заслонкой 7 при помощи сектора 5.

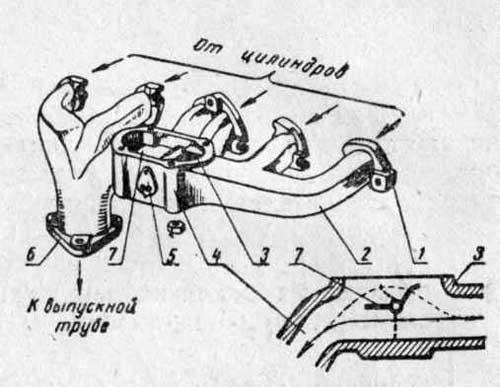

Выпускной трубопровод двигателя ГАЗ-51

Выпускной трубопровод двигателя ГАЗ-51:

1 — фланец для соединения с блоком цилиндров;
2 — корпус;
3 — фланец камеры подогрева впускного трубопровода;
4 — камера подогрева;
5 — сектор управления заслонкой;
6 — фланец соединения с выпускной трубой;
7 — заслонка.

Глушитель уменьшает шум газов, выходящих из цилиндров. Газы свободно расширяются в нескольких последовательно расположенных камерах глушителя, охлаждаются, теряют скорость и энергию и спокойно удаляются в атмосферу.

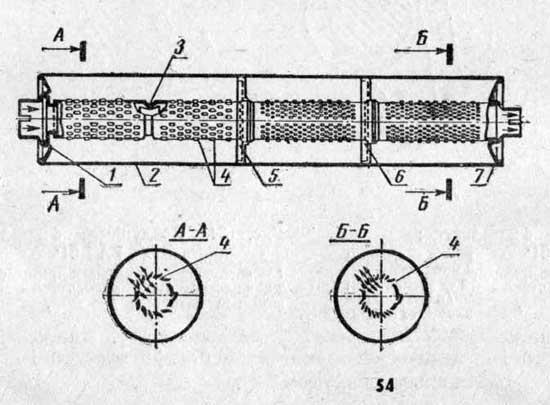

Глушитель

Глушитель:

1 — входной патрубок;
2 — корпус;
3 — внутренняя перегородка;
4 — отверстия;
5 и 6 — наружные перегородки;
7 — выходной патрубок.

Выпускную трубу с глушителем присоединяют к выпускному трубопроводу.

«Практикум по автомобилю»,
В.П.Беспалько, М.И.Ерецкий, З.В.Розен
