Подготовка карбюратора к работе
Мощность карбюраторного двигателя зависит от количества воздуха, проходящего через него в единицу времени. Расход воздуха при прочих равных условиях тем будет больше, чем выше обороты коленчатого вала двигателя и чем меньше сопротивление потоку воздуха, проходящего через карбюратор.
Следовательно, карбюратор спортивного двигателя должен обладать высокой пропускной способностью, а это зависит от диаметра диффузора.
В мотоциклетных карбюраторах диффузора нет, и размер карбюратора принято определять по узкой части смесительной камеры, находящейся между дросселем и местом крепления карбюратора к патрубку впуска горючей смеси в двигатель. Это место называют номинальным размером карбюратора.

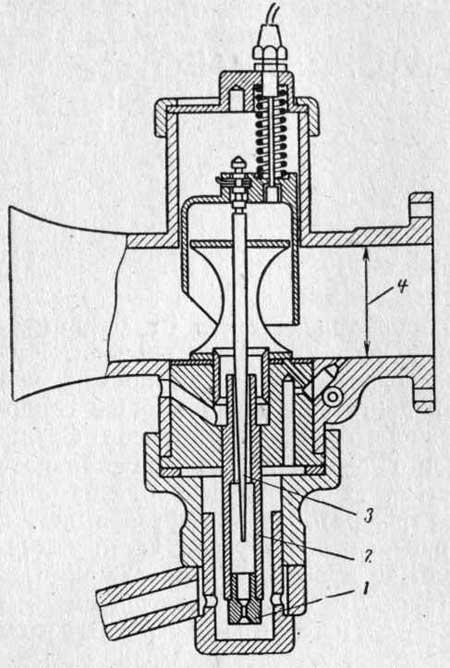

Разрез карбюратора
Разрез карбюратора:
1 — главный жиклер;
2 — распылитель;
3 — игла распылителя;
4 — номинальный размер смесительной камеры карбюратора.
Выбор карбюратора по размеру смесительной камеры существенно влияет на мощность и динамику мотоцикла и зависит от условий эксплуатации двигателя. Например, для работы двигателя на высоких оборотах карбюратор ставится с большим проходным сечением смесительной камеры, а для работы двигателя с переменным режимом по оборотам коленчатого вала, где нужна хорошая приемистость, карбюратор ставится с несколько меньшим размером смесительной камеры.
Международная Мотоциклетная Федерация для всех классов мотоциклов ограничивает постановку карбюратора по площади проходного сечения смесительной камеры, а именно: площадь поперечного сечения самого узкого места прохода смеси в карбюраторе не должна превышать величин, указанных в таблице.
Ограничение размера карбюратора по рабочему объему одного цилиндра (по ФИМ)
| Рабочий объем цилиндра не свыше (см3) | Тип двигателя | |||
| Двухтактный | Четырехтактный | |||
| диаметр (мм) | площадь (мм) | диаметр (мм) | площадь (мм) | |
| 50 | 18 | 254 | 16 | 201 |
| 62,5 | 19,5 | 282 | 17,5 | 240 |
| 75 | 21 | 346 | 19 | 283 |
| 87,5 | 22 | 384 | 20 | 314 |
| 100 | 23 | 415 | 21 | 346 |
| 125 | 25 | 491 | 22 | 384 |
| 175 | 28 | 616 | 25 | 491 |
| 250 | 31 | 754 | 28 | 616 |
| 350 | 35 | 961 | 32 | 804 |
| 500 | 39 | 1194 | 36 | 1018 |
«Пособие механикам мотоциклов»,
А.Н.Силкин, Б.С.Карманов
Тепловой эффект от сгорания топлива в двигателе при прочих условиях зависит от качества карбюрации и состава смеси, т. е. от хорошего распыления и равномерного перемешивания паров топлива с воздухом. Регулировка карбюратора для спортивных целей заключается главным образом в подборе состава смеси для применяемого топлива. Состав смеси характеризуется коэффициентом избытка воздуха. Карбюраторные двигатели, предназначенные для спортивных…
Теплотворность этилового спирта почти в два раза меньше, чем бензина. Поэтому для выполнения одинаковой работы требуется значительно больше спиртового топлива, чем бензина. Следовательно, и сечение жиклера при работе на спиртовом топливе должно быть значительно выше. Сравнительные величины изменения жиклеров для разных видов топлив, выраженных в процентах, приведены в таблице. Изменение размеров жиклеров в процентах в…
Регулировку карбюратора следует производить с той выпускной системой, с которой предполагается участвовать на соревнованиях, так как эта система оказывает большое влияние на работу двигателя. Имеет значение для регулировки и наличие воздухоочистителя. Если снять воздухоочиститель (фильтр), то обычно лучше наполняется цилиндр и поэтому, чтобы сохранить прежний состав смеси, необходимо увеличить жиклер. То же самое происходит, если…
Проверку пропускной способности жиклеров (тарировку) согласно ГОСТу 2095 — 45 производят водой под напором 1 м, при температуре 20 °С в течение 1 мин. При тарировке жиклеров необходимо выполнить следующее правило: проверяемый жиклер должен находиться в таком положении, чтобы вода через него протекала в том же направлении, в каком топливо протекает через этот жиклер в…
Небольшого изменения диаметра отверстия жиклера можно достигнуть конической разверткой. В случае надобности этой разверткой увеличивают сечение жиклера, причем разницу между двумя жиклерами по диаметру можно определить по глубине прохождения развертки, вставленной в отверстие жиклера в направлении прохождения струи топлива. Сечение развертки в этом месте легко определяется штангенциркулем с точностью 0,1 мм. Бели необходим большой расход,…
В таблице указана ориентировочная производительность жиклеров спортивных карбюраторов при работе на этих видах топлива. Ориентировочная производительность жиклеров при разных видах топлива и с различной выпускной системой (спортивный карбюратор) Объем двигателя (см3) Относительная производительность жиклера (см3/мин) Топливо Примечание 350 425 — 450 С трубой и мегафоном 50% бензола 350 275 — 300 50% бензина С глушителем…

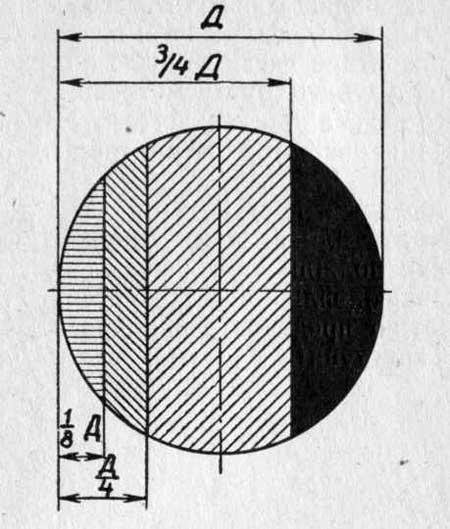

При регулировке карбюратора с дозирующей иглой площадь проходного сечения в верхней части распылителя должна быть примерно на 30 — 40% больше проходного сечения главного жиклера. На карбюраторах К28Б и К28Д для спортивных целей диаметр распылителя увеличивается с 2,5 до 2,7 и 2,8 мм. При работе двигателя на метиловом спирте (метаноле), как уже было сказано, дозирующая…
Двигатели, предназначенные для дорожной эксплуатации, обычно снабжаются экономичными карбюраторами с относительно малым проходным сечением впуска воздуха. Для спортивных целей такой карбюратор ограничивает наполнение цилиндра двигателя. В связи с этим для спорта подбирают карбюратор большого размера или производят расточку смесительной камеры. В случае постановки карбюратора большего размера изготовляется новый патрубок под размер подобранного карбюратора. Наибольший эффект…

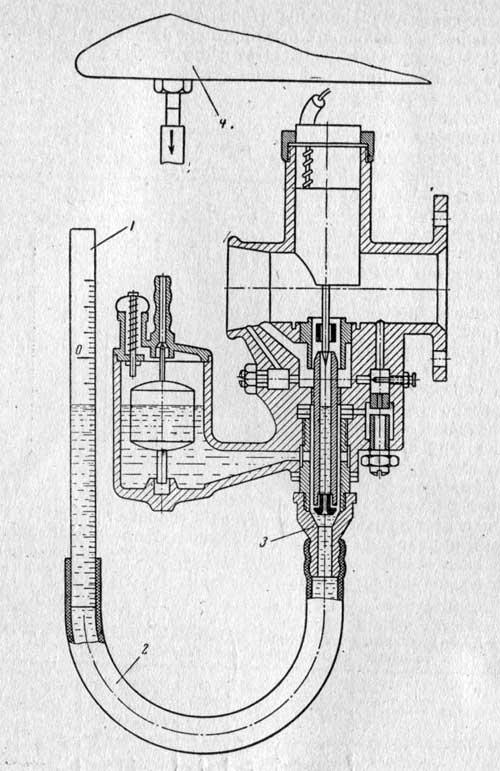

В карбюраторе, предназначенном для спортивных целей, увеличивают пропускную способность поплавковой камеры и всей системы питания. С этой целью в штуцере крышки поплавковой камеры увеличивают отверстие входа бензина сверлом диаметром 3,5 — 3,6 мм. Кроме того, рассверливают место запора бензина иглой с таким расчетом, чтобы пропускная способность поплавковой камеры обеспечивала расход бензинового топлива не менее 600…
Постановка двух карбюраторов на один цилиндр запрещается. С увеличением литровой мощности и появлением новых конструкций мотоциклетных двигателей в отдельных случаях делаются отклонения от утвержденных размеров, т. е. устанавливают карбюраторы несколько большего размера. В таблице приведены размеры карбюраторов мотоциклов, имеющих разное назначение. Диаметры проходных сечений смесительных камер карбюраторов гоночных и спортивных мотоциклетных двигателей Марка двигателя Класс…
