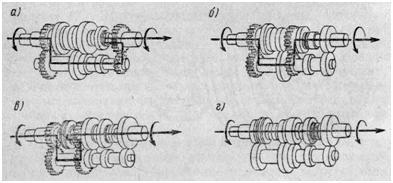

Схемы направлений крутящего момента на передачах

Передачи включаются следующим образом:

• первая передача (а) — перемещением муфты синхронизатора первой и второй передач назад, вследствие чего ее зубчатый венец блокирует шестерню первой передачи на ведомом валу. Крутящий момент передается парами шестерен постоянного зацепления с ведущего вала на промежуточный и далее на ведомый вал. Передаточное отношение первой передачи наибольшее из всех передач переднего хода;
• вторая передача (б) — перемещением муфты того же синхронизатора вперед, в результате чего на ведомом валу блокируется шестерня второй передачи. Усилие в этом случае проходит через соответствующие шестерни постоянного зацепления всех трех валов;
• третья передача (в) — по аналогии с первой перемещением муфты синхронизатора третьей и четвертой передач назад. При этом на ведомом валу блокируется шестерня третьей передачи;
• четвертая передача (г) — при перемещении муфты синхронизатора третьей и четвертой передач вперед. Внутренние зубья муфты в этом случае находят на зубчатый венец ведущего вала, и крутящий момент передается без изменения на ведомый вал Четвертая передача является прямой;
• задний ход (д) — вводом в зацепление промежуточной шестерни заднего хода, расположенной на отдельном валике, с прямозубой шестерней промежуточного вала и зубчатым венцом на муфте синхронизатора первой и второй передач. Введение в схему передачи крутящего момента промежуточной шестерни позволяет изменять направление вращения ведомого вала коробки передач на обратное.

Нейтральное положение коробки передач получается в том случае, когда муфты синхронизаторов не зацеплены с соответствующими шестернями ведомого вала и передвижная шестерня заднего хода сдвинута назад. В этом положении крутящий момент от двигателя к колесам не передается.

«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
