Коробка передач автомобиля ГАЗ-24 «Волга»

24 ноября 2010г.

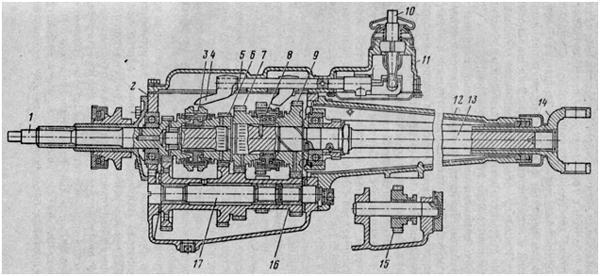

Коробка передач (рис 100) четырехступенчатая, имеет четыре передачи переднего хода и передачу заднего хода. Основными частями коробки передач являются: картер, ведущий вал, промежуточный вал с блоком шестерен, ведомый вал с шестернями и синхронизаторами, механизм переключения передач, выполненный в верхней крышке коробки, удлинитель ведомого вала.


Коробка передач автомобиля ГАЗ-24 «Волга»

Коробка передач автомобиля ГАЗ-24 «Волга»

1 – ведущий вал, 2 – картер, 3 – муфта синхронизатора третьей и четвертой передач, 4 – вилка переключений, 5 – шток, 6 – шестерня передачи, 7 – шестерня второй передачи, 8 – муфта синхронизатора первой и второй передач, 9 – шестерня первой передачи, 10 – рычаг переключения, 11 – крышка коробки передач, 12 – удлинитель, 13 – ведомый вал, 14 – вилка карданного вала, 15 – промежуточная шестерня заднего хода, 16 – блок шестерен промежуточного вала, 17 – ось.


Картер 2 коробки передач является ее основанием, в котором собраны все основные части коробки. Передняя стенка картера имеет гнездо, в котором на подшипнике установлен ведущий вал 1. Свободный конец ведущего вала имеет опорный хвостовик и шлицы для установки ведомого диска сцепления. Задняя часть ведущего вала выполнена как одно целое с шестерней, которая постоянно зацеплена с блоком 16 шестерен промежуточного вала.

В расточке шестерни ведущего вала установлен роликовый подшипник, на который опирается своим передним концом ведомый вал 13. Вторая опора этого вала выполнена в задней стенке картера 2 на шариковом подшипнике. Поскольку ведомый вал имеет большую длину, введена третья его опора, расположенная в конце удлинителя 12 в виде подшипника скольжения.

На шлицах ведомого вала насажена ступица с наружными зубьями, по которым перемещаются в осевом направлении муфта 3 синхронизатора третьей и четвертой передач и муфта 8 синхронизатора первой и второй передач. Шестерни 6, 7 и 9 передач переднего хода установлены на валу и вращаются свободно.


«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
