Электрооборудование автомобиля
Круглая фара с оптическим элементом ФГ140 (рис. а). К корпусу 4 пружинами прижимается держатель 5 оптического элемента. Оптический элемент состоит из стекларассеивателя 1, отражателя 6, экрана 7, лампы 8, узла 9 крепления лампы и соединительной колодки 10 с проводами 11. Рассеиватель приклеен пастой 14 к отражателю и разборке не подлежит. Отражатель покрыт тонким слоем алюминия,…
Для очистки стекол-рассеивателей фар на автомобиле «Москвич-2140» у каждой фары на особом кронштейне крепится стеклоочиститель, а на автомобилях ГАЗ-З102 «Волга» и ВАЗ-2121 «Нива», кроме стеклоочистителей, имеется форсунка, с помощью которой происходит струйное опрыскивание водой стекла фары. Вода в форсунки подается под давлением, создаваемым насосом, приводимым в действие от электродвигателя. Очистители фар включаются электромагнитным или электронным…

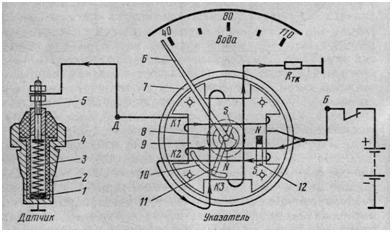

Магнитоэлектрический термометр служит для контроля температуры охлаждающей жидкости в системе охлаждения двигателя. Термометр состоит из указателя и датчика, соединенных последовательно. Термометр включает в цепь источников электрической энергии выключателем зажигания. В латунном корпусе 4 датчика установлен тонкий диск — терморезистор 1 из окиси меди и окиси марганца. Диск является полупроводником (терморезистором), сопротивление которого резко уменьшается с…
Система предназначена для освещения дороги и передачи информации о габаритах, предполагаемом повороте, торможении и движении автомобиля задним ходом. Кроме того, система обеспечивает освещение кабины, салона кузова, приборов щитка, багажника, номерного знака, двигателя при подъеме капота. Система состоит из фар, подфарников, задних фонарей, плафона освещения салона кузова, фонарей освещения номерного знака, багажника, подкапотной лампы, ламп освещения…

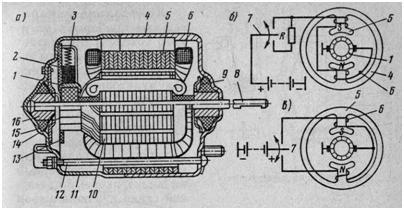

Электродвигатели обогрева кузова, обдува ветрового стекла и вентилятора обдува заднего стекла. Эти электродвигатели — двухполюсные, двухскоростные, с последовательным включением обмотки 6 возбуждения с обмоткой якоря. Магнитопровод 5 электродвигателя закреплен между крышкой 11 и корпусом 4, стянутыми двумя винтами 12. Графитовые щетки 2 пружинами 3 прижимаются к коллектору 1. Щеткодержатели укреплены на пластине 13 из изоляционного…
Амперметр предназначен для контроля силы зарядного и разрядного тока аккумуляторной батареи. Основными деталями амперметра являются корпус, шинка 1 с двумя зажимами для крепления проводов, неподвижный магнит 2, закрепленный на шинке, якорек 3 из мягкой стали и алюминиевая стрелка 4 с противовесом. Якорек и стрелка жестко крепятся на оси. Магнит намагничивает якорек. В результате взаимодействия разноименных…

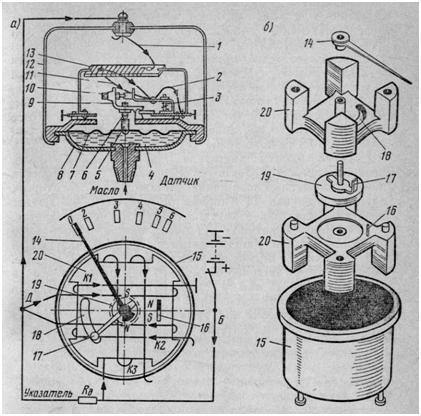

Магнитоэлектрический манометр служит для контроля давления масла в системе смазки двигателя и состоит из указателя и датчика, соединенных последовательно. Манометр включается в цепь источников электрической энергии выключателем зажигания. В корпусе 8 датчика (рис. а) закреплена диафрагма 7 с толкателем 5. На корпусе установлены рычажный механизм с ползунками 11 и обмотка 13 реостата. Обмотка 13 контактной…
Сигнализатор давления масла предназначен для предупреждения водителя о снижения давления масла в системе смазки ниже допустимого предела. Датчик расположен на корпусе масляного фильтра, а лампа – на щитке приборов. При неработающем двигателе и когда в системе смазки работающего двигателя давление масла ниже 0,04 – 0,09 МПа усилием пружины 3 замыкаются контактные пластины 7 и 8,…

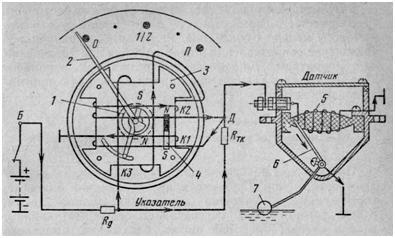

Магнитоэлектрический измеритель уровня топлива состоит из указателя и датчика, соединенных последовательно. Датчик устанавливают на топливном баке, а его поплавок 7 плавает в верхних слоях топлива. В металлическом корпусе датчика установлены реостат 5, ползунок 6 и рычаг с поплавком 7. Ползунок 6 и рычаг поплавка жестко сидят на одной оси. Корпус датчика закрыт крышкой. Указатель устроен…
На автомобилях ГАЗ-24 «Волга», ГАЗ-З102 «Волга» и «Москвич-2140» устанавливают два сигнала: один низкого, а другой высокого тона. Оба сигнала подключают к генератору и аккумуляторной батарее через реле включения. При наличии реле ток, питающий сигналы, не проходит через кнопку включения, что уменьшает окисление ее контактов. При нажатии кнопки 18 включается цепь обмотки 17 реле сигналов. Ток,…
