Электрооборудование автомобиля
Номинальная емкость аккумуляторной батареи определяется количеством электричества в ампер-часах, которое полностью заряженная батарея отдает при разряде силой тока, равной 1/20 емкости до напряжения 1,75 В на одном аккумуляторе при температуре +25° С. Для определения емкости силу разрядного тока умножают на время разряда аккумуляторной батареи. Емкость аккумуляторной батареи равна емкости одного аккумулятора этой батареи. В батарее…
Аккумуляторные батареи имеют на перемычках обозначения, характеризующие: тип; число последовательно соединенных аккумуляторов (3 или 6), определяющих номинальное напряжение (6 или 12 В); назначение (СТ — стартерная); номинальную емкость при 20-часовом режиме разряда (А∙ч); материал бака (Э — эбонит, Т — термопласт, П — асфальтопековая пластмасса); материал сепараторов (Р — мипор, М — мипласт, С —…

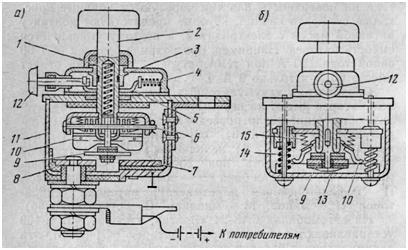

Выключатель аккумуляторной батареи предназначен для отключения аккумуляторной батареи от корпуса автомобиля, что предотвращает короткое замыкание проводов и приборов при снятии и установке их на автомобиле. Кроме того, аккумуляторную батарею отключают при длительной стоянке автомобиля. В корпусе 11 выключателя установлены медные контакты 7 и 8. Контакт 8 изолирован от корпуса. Контактные пластины 10 шарнирно укреплены на…

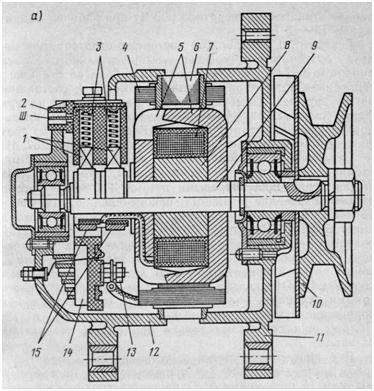

Генератор — основной источник электрической энергии на автомобиле, который служит для подзаряда аккумуляторной батареи и питания всех потребителей при работе двигателя. На изучаемые автомобили устанавливают трехфазные генераторы Г250 переменного тока, имеющие выпрямительный блок из шести кремниевых диодов. Мощность генератора 600 Вт при рабочем напряжении 13 — 15 В. Генератор Г250 а — общий вид б…

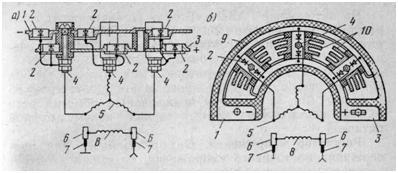

Выпрямительный блок ВБГ-1 (б) состоит из шести кремниевых диодов 2, распределенных в трех секциях 10. В каждой секции внутри алюминиевого цилиндра заложено по 2 кремниевых диода 2, залитых для герметизации специальной пастой. Ребра цилиндра секции обеспечивают охлаждение диодов. Все три секции 10 диодов закреплены на пластмассовом основании 9. К выводам 4 трех секций диодов подключается…

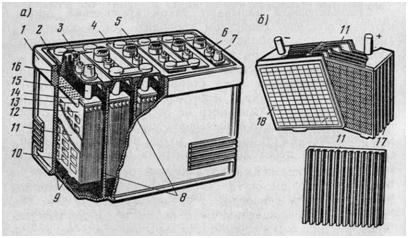

Для увеличения емкости и уменьшения внутреннего сопротивления в каждом аккумуляторе полублоки имеют по нескольку положительных 12 и отрицательных 10 пластин. Пластины полублока соединены между собой параллельно и приварены к соединительной пластине 14 штыря 15. Положительные пластины аккумулятора введены между отрицательными. Отрицательных пластин на одну больше, что необходимо для уменьшения коробления крайней положительной пластины. Между положительными…

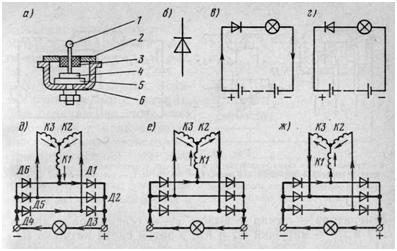

Диодом называют двухэлектродный полупроводниковый прибор, который проводит ток только в одном (прямом) направлении. Кристалл 5 (а) полупроводника (кремний или германий) припаивают к дну металлического корпуса 6. Затем на кристалл наплавляют слой металла 4 с хорошей электропроводностью. В месте контакта металла и полупроводника образуется переход (запорный слой), который в одном (прямом) направлении обладает очень малым сопротивлением,…

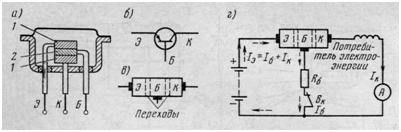

Транзистором называют трехэлектродный полупроводниковый прибор. Средний электрод транзистора (а), выполненный из кристалла полупроводника 2 (кремния или германия), называется базой. На две стороны кристалла наплавляют металл 1 с хорошей электропроводностью (индий и др.). Наплавленные слои являются электродами. Один из них называют эмиттером, а другой — коллектором. Выводные проводники от базы и эмиттера изолированы от корпуса, а…
Стабилитроном называют такой кремниевый диод, который обладает свойством проводить ток в обратном (непроводящем) направлении без разрушения запорного слоя при определенном напряжении. На рис. стабилитрон включен в цепь базы транзистора. Следовательно, пока стабилитрон 3 не проводит ток, транзистор 1 закрыт и потребитель 2 электрической энергии отключен. Амперметр не регистрирует ток. Если перемещением движка 4 постепенно увеличивать…

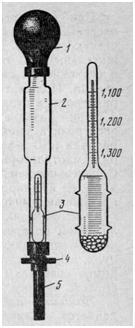

Аккумулятором называют химический источник электрической энергии, в котором при прохождении по нему электрического тока от генератора происходит преобразование электрической энергии в химическую. В этот период происходит заряд аккумулятора и в нем запасается (аккумулируется) химическая энергия. При подключении к выводам аккумулятора потребителей происходит разряд аккумулятора. За время разряда химическая энергия преобразуется в электрическую. Аккумуляторная батарея (а)…
