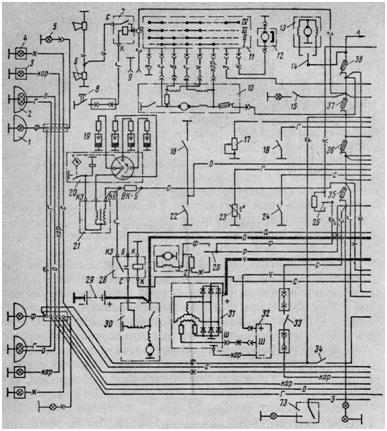

Схема электрооборудования автомобиля ГАЗ-24 «Волга»

Схема электрооборудования автомобиля ГАЗ-24 «Волга»

Схема электрооборудования автомобиля ГАЗ-24 «Волга»

1 — противотуманная фара; 2 — фара; 3 — подфарник; 4 — фонарь указателя поворота, 5 — боковой повторитель указателей поворота; 6 — сигналы; 7 — реле сигналов; 8 — кнопка сигналов; 9 — штепсельная розетка; 10 — электродвигатель стеклоочистителя; 11 — переключатель электродвигателя стеклоочистителя; 12 — электродвигатель стеклоомывателя 13 — электродвигатель антенны; 14 — переключатель электродвигателя антенны; 15 — выключатель подкапотной лампы; 16 — датчик сигнализатора аварийного давления масла; 17 — датчик манометра; 18 — датчик лампы сигнализатора неисправности гидравлического привода тормозов; 19 — свечи зажигания; 20 — прерыватель-распределитель; 21 — катушка зажигания; 22 выключатель контрольной лампы стояночного тормоза; 23 — датчик термометра; 24 — датчик контрольной лампы сигнализатора перегрева охлаждающей жидкости; 25 — переключатель электродвигателя обдува заднего стекла; 26 — переключатель электродвигателя вентилятора отопителя; 27 — электродвигатель вентилятора отопителя; 28 — реле включения стартера; 29 — аккумуляторная батарея; 30 — стартер; 31 — генератор; 32 — регулятор напряжения; 33 — выключатель света заднего хода; 34 — выключатель противотуманных фар; 35, 36, 37, 38 — кнопочные термобиметаллические предохранители; 39 — переключатель света стоянки; 40 — лампы освещения часов; 41 — часы, 42 — контрольная лампа противотуманных фар; 43 — контрольная лампа указателей поворотов; 44 — лампы освещения измерительных приборов; 45 — указатель манометра; 46 — контрольная лампа сигнализатора аварийного давления масла; 47 — контрольная лампа стояночного тормоза и неисправности гидравлического привода тормозов; 48 — контрольная лампа дальнего света фар; 49 — указатель термометра; 50 — контрольная лампа сигнализатора перегрева двигателя; 51 — указатель измерителя уровня топлива; 52 — амперметр; 53 — выключатель зажигания и стартера (цифры и буквы обозначают наименование зажимов); 54 — выключатели плафона; 55 — плафон; 56 — прикуриватель; 57 — датчик измерителя уровня топлива; 58 — электродвигатель обдува заднего стекла; 59 — фонарь света стоянки; 60 лампа габаритного света и стоп-сигнала; 61 — лампа указателя поворота, 62 — лампа света заднего хода; 63 — лампа освещения багажника, 64 — фонарь освещения номерного знака; 65 — контрольная лампа системы аварийной сигнализации; 66 — выключатель системы аварийной сигнализации; 67 — переключатель указателей поворота; 68 — прерыватель указателей поворота (буквы и знак «+» и «—» обозначают наименование зажимов), 69 — предохранители системы аварийной сигнализации и указателей поворота, 70 — центральный переключатель света; 71 — выключатель стоп-сигнала; 72 — ножной переключатель света; 73 — таксометр.

А — провод питания радиоприемника. Цвета проводов: Г — голубой; О — оранжевый; Кор — коричневый; Ж — желтый; Б — белый; 3 — зеленый; К — красный; Ч — черный; Ф — фиолетовый; С — серый; Р — розовый.


«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
