Как устроена система кондиционирования на Skoda Fabia

Все современные автомобили оборудованы системами климат-контроля. Это важный элемент комфорта в использовании транспорта, а, учитывая российский климат, может стать предметом безопасности. Ниже описывается устройство системы кондиционирования на автомобиль Skoda Fabia и действия при заливке хладагента.

Устройство климат-системы

Климатический контроль на автомобиле работает с помощью компрессора, который сжимает циркулирующий в системе специальный реагент, повышая его давление. При сжатии температура охлаждающего реагента повышается. На радиаторе кондиционера Шкоды Фабия установлен конденсатор, в него подается горячий хладагент, находящийся под высоким давлением. В камере конденсатора газообразный реагент подвергается охлаждению и переходит в жидкое состояние. Полученное жидкое вещество транспортируется через приемник/сушилку, где происходит отделение воды от хладагента. После отделения воды жидкость перемещается в испаритель, где она испаряется, переходит в газообразное состояние, понижая температуру в салоне автомобиля. Далее охлаждающий реагент в газообразном состоянии возвращается в компрессор, завершая один цикл и начиная следующий.

Управление электрическими цепями вентилятора конденсатора и компрессора производится специальным реле. Команды реле отдает блок управления двигателем. При выходе температуры за рамки определенных границ, кондиционер отключается. Запуск двигателя или увеличение скорости автомобиля выключают реле в течение 5 секунд.

Вентилятор служит для увеличения потока остуженного воздуха в салоне. Частоту вращения вентилятора определяют положение переключателя и блок резисторов.

Основным элементом климат-системы служит компрессор. При выходе его из строя прекращается сжатие и циркуляция хладагента в контуре системы. Движение компрессора обеспечивает поликлиновый ремень от шкива коленвала. Компрессор включается с помощью сцепления под электромагнитным управлением.

Перед радиатором размещается конденсатор, вентилятор которого ускоряет движение воздушных потоков через конденсатор. Ускорение движения воздуха способствует более производительно работе системы охлаждения. Блок вентилятора/испарителя состоит:

• из двигателя, вращающего вентилятор;
• реле, управляющего кондиционером;
• сердечника испарителя, для хладагента;
• расширительного клапана.

На сердечник испарителя возложены функции охлаждения и удаления избытка влаги из воздуха, в процессе которого вода остается в испарителе.

Задача расширительного клапана – обеспечить переход жидкого хладагента в газообразное состояние. Через клапан пропускается небольшое количество жидкости, которое не может затопить испаритель. После испарения одной порции хладагента, поступает следующая.

Радиатор отопителя используется для нагрева осушенного воздуха. Тепло в него поступает при проходе через него горячего жидкого хладагента.

В автомобиле Skoda Fabia используется хладагент R–134a.

Особенности заправки системы хладагентом

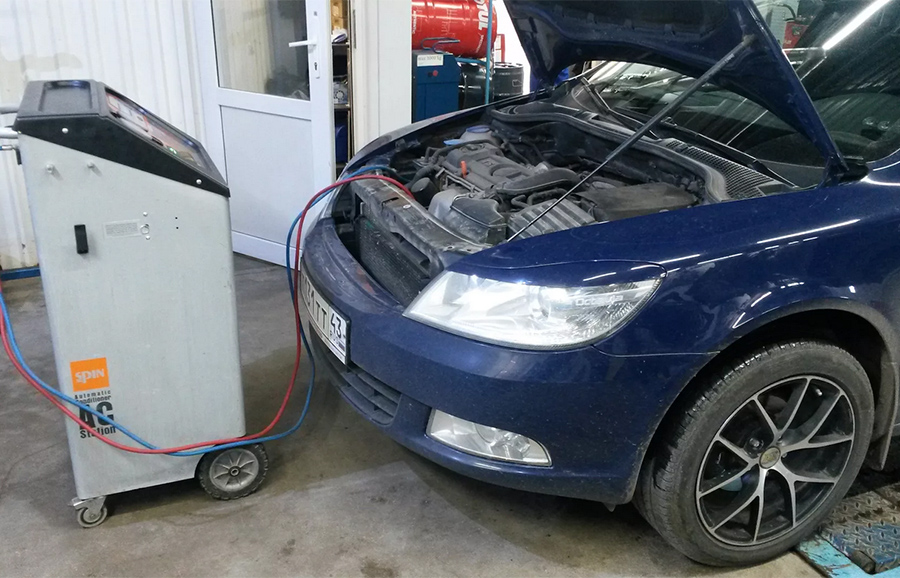

Производя заправку хладагентом, автовладелец должен помнить, что состав R-134A содержит вредные для здоровья вещества и обладает низкой температурой. Он может стать причиной обморожения, поэтому при работе с ним необходимо соблюдать некоторые правила:

• если система случайно разрядилась, до начала работ следует проветрить рабочее место;
• надевать защитные перчатки;
• надевать защитные очки;
• хранить емкости с хладагентом при температуре не выше 52°C;
• проверять систему на герметичность надо электронным датчиком.

Чтобы избежать поломки кондиционера, для смазки элементов системы надо использовать рекомендованное автопроизводителем масло. Проводя техобслуживание системы необходимо соблюдать некоторые предосторожности:

• соединения компонентов после отсоединения закрывать крышками, для предохранения от попадания влаги;
• устанавливая новые компоненты, снимать защитные колпачки с разъемов только перед самой установкой;
• соединять трубки и шланги надо быстро, чтобы ограничить попадание в систему атмосферного воздуха с высокой влажностью;
• смазка для кондиционера должна храниться в герметичном контейнере.

Для соединения открытых штуцеров требуются новые уплотнительные кольца. Использовать старые не рекомендуется.

Производители автомобиля Skoda Fabia рекомендуют приобретать только оригинальные запчасти и комплектующие для ремонта автомобиля.

Заключение

Это основные сведения об устройстве системы кондиционирования автомобиля Skoda Fabia. Зная принцип действия климатической системы, владелец автомобиля станет лучше разбираться в ее работе, ему будет проще проводить техобслуживание, выполнять мелкий ремонт.
