Паровые котлы и энергосбережение: что даёт модернизация оборудования

Коротко по делу. Паровая котельная — один из самых «прожорливых» энергопотребителей на заводе. Но 60–80% потерь здесь типовые и хорошо лечатся инженерно: модернизацией горелки, оптимизацией воздуха к горению, утилизацией теплоты уходящих газов, возвратом конденсата, автоматизацией продувки и частотным регулированием. Ниже — системный обзор решений с реальными диапазонами экономии, расчётным примером и чек-листом внедрения.

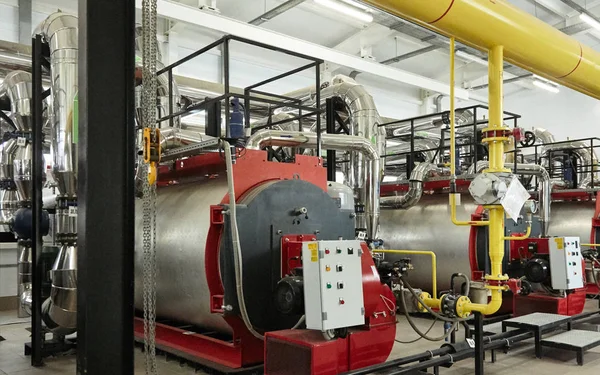

Где теряется энергия в паровом хозяйстве

• Уходящие газы: дымовые газы покидают котёл с температурой 180–250 °С и уносят 10–20% тепла топлива.
• Избыток воздуха: «подстраховочный» избыток λ > 1,5 снижает температуру факела и КПД.
• Продувка котла: вместе с растворёнными солями выбрасывается перегретая вода/пар.
• Недовозврат конденсата: каждые 10% утраченного конденсата — это рост расхода топлива и реагентов на водоподготовку.
• Гидравлика и насосы: насосы и вентиляторы работают «на все деньги» при переменной нагрузке.
• Теплопотери сети: неутеплённые магистрали, дефектные конденсатоотводчики, утечки.

Топ-10 мер модернизации и их эффект

*Ориентиры зависят от нагрузки, топлива, цен и режима работы.

Ключевые блоки подробнее

1) Экономайзеры на уходящих газах

Каждые 10 К снижения температуры дымовых газов дают около 0,5–0,7 п.п. КПД котла. Базовый стальной/нерж. экономайзер окупается быстрее на оборотном цикле с высокой долей часов полной нагрузки. Для природного газа с низкой серой перспективен конденсационный экономайзер, который опускает температуру до точки росы и «ловит» скрытую теплоту — на практике +5–9% к КПД по низшей теплоте сгорания.

2) O₂-trim и модернизация горелки

Избыток воздуха нужен, но «лишний» воздух уносит тепло и снижает температуру факела. Датчик O₂ в дымоходе и петля регулирования воздуха позволяют удерживать λ ближе к оптимуму во всём диапазоне нагрузок. Модернизированные горелки с модуляцией убирают «пилу» включений/выключений, уменьшают недожоги и NOx.

3) Продувка по TDS + рекуперация

Продувка «по таймеру» почти всегда избыточна. Датчик электропроводности (TDS) и клапан непрерывной продувки поддерживают солесодержание без «перелива», а тепло отводимой воды отбирается в теплообменнике на подогрев питательной или сырой воды. Вспышной пар из периодической продувки направляют в вспарной бак (deaerator make-up) — это возвращает часть энтальпии в цикл.

4) Возврат конденсата и аудит конденсатоотводчиков

Конденсат — это чистая, горячая (80–95 °С) вода. Поднятие возврата с 50% до 80% снижает потребление газа/мазута и реагентов, уменьшает продувки. Ежегодный «скрининг» конденсатоотводчиков (ультразвук/термография) часто находит 10–25% дефектных единиц — мгновенная экономика пара и топлива.

5) VFD и диспетчеризация

Вентиляторы дутьевые/дымососы и питательные насосы большую часть времени работают вдали от номинала. Частотные приводы убирают дросселирование, поддерживают расход по факту потребности, а система мониторинга (SCADA) показывает тренды (Т, P, O₂, расход, TDS), на которых видны «энергоутечки» и настройка режимов.

Расчётный пример: быстрый эффект от трёх мер

Исходные: паровой котёл 6 т/ч на природном газе, 5 000 ч/год, КПД = 90% (LHV), дымовые 220 °С, O₂ = 6%, возврат конденсата = 60%.

1. Экономайзер (до 120 °С): −100 К → +5 п.п. КПД (условно +5,5%).
2. O₂-trim: снижение до 3% O₂ → +1,5 п.п. КПД.
3. TDS-продувка + рекуперация: −40% потерь на продувке → ~+0,8 п.п.

Итог: суммарно ~+7,8 п.п. к КПД. При годовом расходе газа 6 000 000 нм³ экономия составит порядка 520 000 нм³/год (≈ 8,7%), что при цене 8 руб/нм³ равно ~4,2 млн руб/год. Даже при CAPEX ~8–12 млн руб окупаемость — 2–3 года, без учёта сопутствующей экономии электроэнергии от VFD.

Как выбрать поставщика/интегратора

• Комплексность: горелки, экономайзеры, автоматика, VFD, узлы продувки и рекуперации, сервисная поддержка.
• Опыт отрасли: кейсы именно в вашем технологическом режиме (пищевая, химия, целлюлозка и т. д.).
• Сервис и запчасти: регламент ППР, наличие склада, SLA на аварийные выезды.
• Проект и ПНР: теплотехнические расчёты, P&ID, алгоритмы АСУ, шеф-монтаж и обучение персонала.

Для ориентира по решениям в области котлового оборудования и модернизации можно изучить профильные страницы производителей и интеграторов, например: https://tansutech.com/.

Чек-лист внедрения

1. Аудит: измерения O₂, температуры дымовых, TDS, доли возврата конденсата, учёт газа/электроэнергии.
2. ТЭО вариантов: «базовый» экономайзер vs. конденсационный, O₂-trim, VFD, продувка по TDS, рекуперация продувки.
3. Проект: P&ID, спецификации, расчёт дымохода и гидравлики, обвязка, тепловая изоляция.
4. АСУ и мониторинг: каскад/модуляция, тренды, оповещения, KPI (кг пара/нм³ газа; кВт·ч/т пара).
5. ПНР и обучение: настройка кривых, режимные карты, инструкции для смен.
6. Эксплуатация: ежеквартальные режимные наладки, годовой аудит конденсатоотводчиков, проверка теплоизоляции.

Частые вопросы

Конденсационный экономайзер на мазуте? Чаще нет из-за серы и кислотной коррозии; требуются спецматериалы и нейтрализация — обычно экономически проигрывает.

Можно ли обойтись без O₂-датчика, только «кривой» по воздуху? В широком диапазоне нагрузок и с сезонными изменениями — нет, эффективность падает, возрастает риск СО.

Что важнее: возврат конденсата или экономайзер? В идеале — оба. Если конденсат доступен технологически (чистота, гидростатический режим) — начинайте с его возврата: это и топливо, и химия, и ресурс котла.

Итог

Модернизация паровой котельной — это не «разовый гаджет», а набор согласованных мер. В типовом проекте сочетание экономайзера, O₂-trim, автоматизированной продувки, VFD и программы возврата конденсата даёт 8–15% экономии топлива и заметно снижает CAPEX на ремонты. Ключ — измерять, считать и закреплять режимы в автоматике. Тогда пар становится не дорогой роскошью, а управляемым ресурсом производства.
