Средства эвакуации
Различают следующие средства эвакуации: для транспортирования машин, подъемно-погрузочные, такелажное оборудование, ремонтное и специальное оборудование.
Средствами для транспортирования перевозят машины с неисправной ходовой частью; к ним относятся прицепы, полуприцепы, подкатные тележки, сани, лыжи, полозья и т. д.
Подъемно-погрузочные средства
Ими частично или полностью поднимают вытаскиваемые машины и грузят неисправные машины на тягачи или прицепы при эвакуации и ремонте. Эти средства включают домкраты, стрелы, тали, подъемники и краны. Домкраты, стрелы, тали и подъемники являются вспомогательными механизмами, могут входить в комплект тягачей и устанавливаться на них.
Автомобильные краны применяют при эвакуации машин из районов массового скопления и погрузочно-выгрузочных работах на СППМ.
Автомобильный кран ЛАЗ-690
Схема эвакуационного тягача

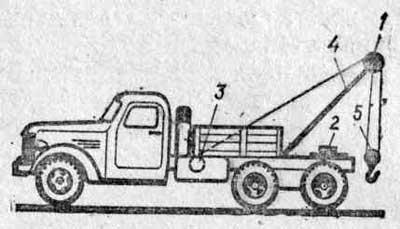

Схема эвакуационного тягача с ручной лебедкой и подъемной стрелой:
1 — блок стрелы;
2 — поворотное приспособление;
3 — лебедка;
4 — стрела;
5 — подвижной блок.
На рисунок представлена схема эвакуационного тягача с установленной ручной лебедкой 3, грузоподъемностью 1 тс (10 кн) и стрелой 4, изготовленной из толстостенных металлических труб. Трос от барабана лебедки проходит через блок 1 стрелы и подвижной блок 5.
Все оборудование установлено и закреплено на платформе тягача, поэтому, когда его используют в качестве транспортной машины, платформу можно с тягача снять и хранить отдельно.
Такелажным оборудованием изменяют направление и величину сил при вытаскивании машины, крепят тягачи на местности при работе лебедки и поврежденные машины в кузовах тягачей и прицепов при транспортировании. К этому оборудованию относятся тросы, цепи, блоки, полиспасты, анкеры и т. д.
Металлическими тросами выполняют большинство работ, связанных с вытаскиванием и транспортированием поврежденных машин. При крепежных работах часто используют цепи, особенно когда расстояние между скрепляемыми объектами непостоянно. Цепями также приводят в действие тали и соединяют неподвижный блок с подвижным.
«Практикум по автомобилю»,
В.П.Беспалько, М.И.Ерецкий, З.В.Розен
