Тормозная система автомобиля «Москвич-412»

На автомобиле установлены тормозные механизмы барабанного типа с «плавающими» (самоустанавливающимися) колодками и устройствами для автоматического поддержания постоянного зазора между колодками и тормозным барабаном.

Привод ножного тормоза у автомобиля «Москвич-412» гидравлический. В привод включен гидровакуумный усилитель, действующий так же, как и у автомобиля ГАЗ-53А.


Тормозной механизм переднего колеса

Тормозной механизм переднего колеса

Тормозной механизм переднего колеса автомобиля «Москвич-412»:

1 — стяжная пружина;
2 — защитные чехлы;
3 — цилиндр колеса;
4 — уплотнительная манжета;
5 — пружинное кольцо автоматического устройства;
6 — опорный стержень;
7 — поршень.


Тормозные механизмы передних колес установлены на стойках передней подвески и имеют по два рабочих цилиндра 3 на колесо, каждый из которых действует на одну из двух колодок, смонтированных на штампованном щите. Концы колодок постоянно прижимаются к опорным поверхностям двумя стяжными пружинами.

Специальной ленточной резьбой поршень 7 соединен с разрезным пружинным кольцом 5 устройства, автоматически поддерживающего постоянный зазор между колодками и тормозным барабаном. При износе фрикционной накладки поршень, перемещающийся во время очередного торможения в цилиндре под действием высокого давления жидкости, увлекает за собой и пружинное кольцо.

После этого при отпускании тормоза стяжная пружина отводит колодку от барабана, одновременно перемещая поршень на величину зазора в резьбе, соединяющей поршень с пружинным кольцом. Этот зазор в резьбе выбран с расчетом получить нормальный зазор между тормозными колодкой и барабаном.


Тормозной механизм заднего колеса

Тормозной механизм заднего колеса

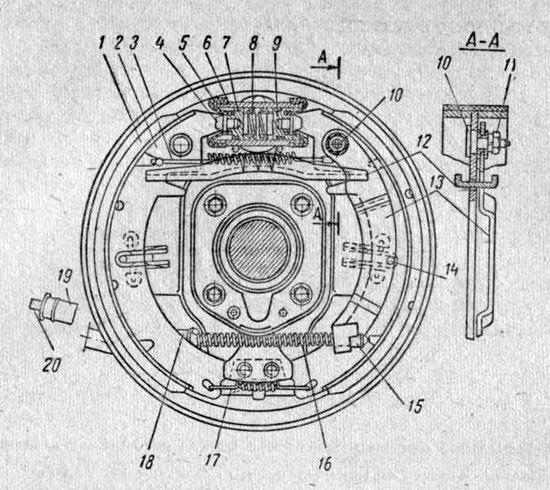

Тормозной механизм заднего колеса автомобиля «Москвич-412»:

1 — фрикционная накладка; 2 и 14 — тормозные колодки; 3 и 17 — стяжные пружины; 4 — опорный стержень; 5 — защитный чехол; 6 — тормозной цилиндр колеса; 7 — манжета; 8 — пружинное кольцо автоматического устройства; 9 — поршень; 10 — регулировочный эксцентрик; 11 — гайка; 12 — распорная планка; 13 — разжимной рычаг; 15 — наконечник троса; 16 — возвратная пружина троса; 18 — разрезная упорная шайба; 19 — направляющая трубка; 20 — трос.


Тормозные механизмы задних колес автомобиля «Москвич-412» такие же, как у автомобиля ГАЗ-53А, но имеют, кроме гидравлического, еще и механическое разжимное устройство, приводимое в действие от рукоятки ручного тормоза.

Оно состоит из рычага 13, шарнирно укрепленного в верхней части задней колодки 14 на регулировочном эксцентрике 10 с гайкой 11, распорной планки 12, упирающейся концами в специальные вырезы обеих колодок, и троса 20, пропущенного через направляющую трубку 19, запрессованную в отверстие тормозного щита. Наконечник 15 троса вставлен в гнездо нижнего конца рычага 13.

Привод от рукоятки ручного тормоза к тормозным механизмам задних колес показан на рисунке.


Ручной привод к тормозным механизмам задних колес

Ручной привод к тормозным механизмам задних колес

Ручной привод к тормозным механизмам задних колес автомобиля «Москвич-412»:

1 — рукоятка; 2 — передний трос; 3 — ролик; 4 — кронштейн ролика; 5 — промежуточный рычаг; 6 и 10 — пружины; 7 — уравнитель (балансир); 8 — гайка регулировочного наконечника; 9 — наконечник; 11 — задние тросы; 12 — тормозной механизм заднего колеса.


Когда водитель перемещает рукоятку 1 тормоза на себя, тросы 2 и 11 привода натягиваются. При этом каждый из задних тросов 11, преодолевая сопротивление пружины 16, поворачивает рычаг 13 на эксцентрике 10 по ходу часовой стрелки. Опираясь на распорную планку, рычаг прижимает к тормозному барабану заднюю колодку, а через планку и переднюю колодку, и затормаживает барабан.

Освобождение троса вызывает возвращение его вместе с рычагом 13, распорной планкой 12 и колодками 2 и 14 в исходное положение под воздействием пружин 3, 16 и 17. В результате тормозной барабан освобождается и получает возможность свободно вращаться вместе с колесом.

Главный тормозной цилиндр отлит заодно с главным цилиндром гидравлического привода сцепления. Толкатель поршня главного тормозного цилиндра соединен с подвесной тормозной педалью.


«Автомобиль», под. ред. И.П.Плеханова
