Инструмент для разборочно-сборочных работ

Завертывают и отвертывают болты и гайки разных видов с головками различной формы обычными и специальными гаечными ключами. Наиболее часто применяемые гаечные ключи показаны на рисунке.


Гаечные ключи

Гаечные ключи

Гаечные ключи:

а — открытые двухсторонний и односторонний, накладной, секторные и вильчатые;
б — угловые торцовые, торцовый со сменной поворотной головкой, крестообразные;
в — универсальные разводные.


При разборочно-сборочных и регулировочных работах, техническом обслуживании и ремонте автомобиля требуется специальный инструмент. Поэтому для автослесарей выпускают специальные комплекты (наборы) таких инструментов.

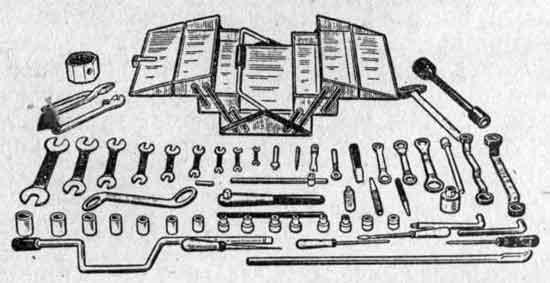

Комплект инструмента автослесаря

Комплект инструмента автослесаря


В комплект, показанный на рисунке, входят: гаечные открытые и торцовые двусторонние ключи, накладные ключи, баллонный ключ, молоток, зубило, бородок, шарнирная головка с удлинителем, отвертки простые и крестообразные ключ для шпилек, специальные ключи (для опорных пальцев тормозных колодок, стремянок рессор, головки цилиндров, свечей, регулировочного винта вала рулевой сошки и др.), динамометрическая рукоятка с набором головок разных размеров, коловорот, монтажная лопатка, пассатижи.

Весь инструмент укладывают в металлический раскладной ящик.

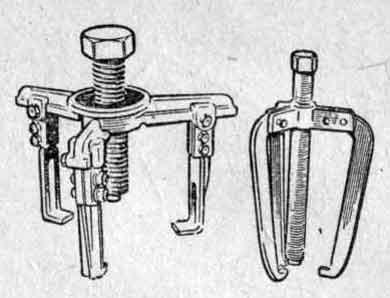

Универсальные съемники

Универсальные съемники


При разборке механизмов или узлов для снятия подшипников, шестерен и других деталей применяют съемники. Их использование облегчает и ускоряет процесс разборки и обеспечивает сохранность спрессовываемых деталей. Съемники бывают универсальные и специальные. Универсальные съемники позволяют снимать детали, различные по размерам и форме, а специальные — только определенные детали.

Стенды для разборки и сборки агрегатов

При выполнении разборочно-сборочных работ применяют различные стенды и приспособления, на которых крепят агрегаты и узлы автомобиля.

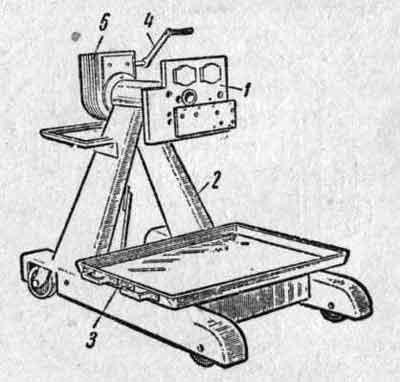

Стенд для разборки и сборки двигателя

Стенд для разборки и сборки двигателя

Стенд для разборки и сборки двигателя:

1 — плита для крепления двигателя;
2 — основание стенда;
3 — противень;
4 — рукоятка механизма поворота;
5 — червячный механизм поворота.


Передвижной стенд для разборки и сборки двигателя показан на рисунке. Укрепленный на плите 1 двигатель можно поворачивать с ней в требуемое положение, действуя на червячную передачу 5 рукояткой 4.


Стенд для разборки и сборки передних и задних мостов

Стенд для разборки и сборки передних и задних мостов

Стенд для разборки и сборки передних и задних мостов:

1 — основание;
2 — зажимы;
3 — противень;
4 — рама.


Универсальный стенд для передних и задних мостов автомобиля состоит из основания 1, рамы 4 и зажимов 2 для закрепления разбираемых и собираемых мостов. Аналогичный стенд используют для рулевых механизмов.

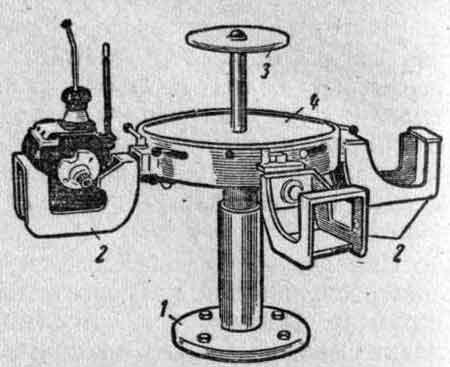

Многоместный стенд

Многоместный стенд

Многоместный стенд для разборки и сборки коробок передач:

1 — основание;
2 — подхваты;
3 — полка;
4 — стол.


Разбирают и собирают коробки передач на одиночных или многоместных стендах. Многоместный универсальный стенд позволяет разбирать и собирать одновременно четыре коробки передач. Он состоит из основания 1, подхватов 2, полки 3 для инструмента и стола 4 для размещения деталей.

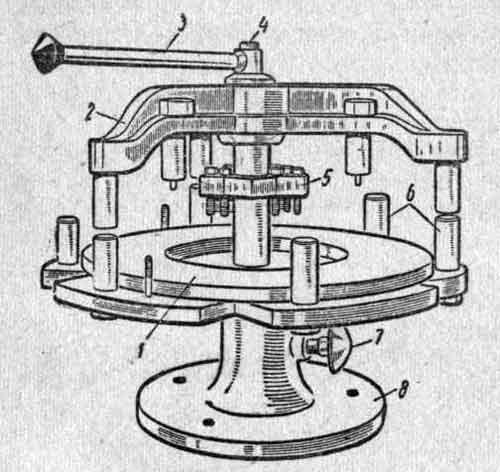

Приспособление для разборки и сборки сцепления

Приспособление для разборки и сборки сцепления

Приспособление для разборки и сборки сцепления:

1 — опорная плита;
2 — нажимная крышка;
3 — зажимная рукоятка;
4 — винт;
5 — контрольное кольцо;
6 — установочные шпильки;
7 — стопорный винт;
8 — основание.


Приспособление для разборки и сборки сцепления показано на рисунке.

Контрольные вопросы

В чем заключаются основные правила разборки и сборки автомобиля?

Каково назначение и содержание технологической карты?

Как оборудуют рабочее место автослесаря?

В чем состоит подготовка рабочего места автослесаря к работе?

Какие основные инструменты и приспособления используют при разборочно-сборочных работах?

Каково назначение и устройство универсального съемника?

Объясните устройство стенда для разборки и сборки двигателя. Какие стенды применяют для разборки и сборки передних и задних мостов?

Как устроен стенд для разборки и сборки коробок передач?

Какое приспособление применяют для разборки и сборки сцепления?


«Автомобиль», под. ред. И.П.Плеханова
