Кузов и его оборудование
Большинство современных легковых автомобилей имеет кузов несущей
конструкции. Основным его отличием является отсутствие рамы. Роль рамы в
этом случае выполняет кузов, который в местах крепления двигателя,
агрегатов трансмиссии и подвесок имеет специальные усиления.
Кузов
состоит из стального корпуса, к которому прикреплены капот двигателя,
передние крылья, двери, крышка багажника, задние крылья, детали
декоративного оформления (облицовка фар и радиатора, передний и задний
буфера, накладки и т. д.). Внутри кузова установлены сиденья для
водителя и пассажиров.
Корпус кузова собирается в жесткую сварную
конструкцию из большого количества деталей, главными из которых
являются: основание (пол) с передней и задней частями, боковины,
образующие проемы для крепления дверей, и крыша, объединяющая элементы
кузова в объемную конструкцию. В передней части корпуса кузова приварена
короткая рама, которая служит для крепления двигателя, радиатора и
поперечной балки передней подвески.
«Автомобиль категории «В»,
В.М.Кленников, Н.М.Ильин, Ю.В.Буралев
Основание кузова (как и крыша) выполнено в виде цельноштампованной панели, усиленной по периметру сборным коробчатым профилем. В переднюю часть корпуса входят щит, панели и брызговики, в заднюю часть — только панели и брызговики. Боковины кузова также штампуют и сваривают из стоек, порогов пола и других деталей. Капот закрывает сверху отсек двигателя. Он состоит из наружной…
Дверь кузова сварена из штампованных панелей и подвешена в проеме боковины корпуса на двух петлях. Угол открывания двери ограничен ограничителем, который дополнительно фиксирует ее в максимально открытом положении. Для фиксирования двери в закрытом положении в ней имеется замок. В нижней части двери сделаны прорези для стока воды, попадающей внутрь двери. В верхней части двери имеется…
Кузов — цельнометаллический, со съемным тканевым тентом, четырьмя дверями, задним откидным бортом. На кузове установлены съемные капот, передние крылья, брызговики, облицовка радиатора. В полу кузова имеются люки для доступа к коробке передач, раздаточной коробке, центральному тормозному механизму. Люки закрыты крышками с резиновыми уплотнителями и закреплены болтами. Ветровое окно при снятом тенте может быть откинуто на…

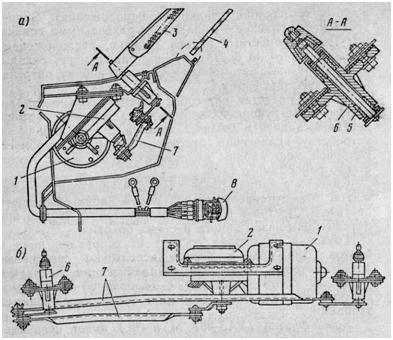

Дополнительное оборудование на автомобилях облегчает управление автомобилем и создает комфорт водителю и пассажирам. Приборы дополнительного оборудования. К дополнительному оборудованию можно отнести стеклоочиститель, устройство для обмыва ветрового стекла, систему вентиляции и обогрева кузова, ремни безопасности. Механизм стеклоочистителя (а) и его привод (б) Стеклоочиститель на автомобилях ГАЗ-24 «Волга» и УАЗ — электрический, с двумя щетками. Основной частью…

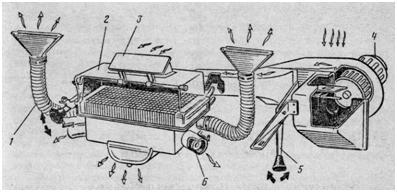

Система отопления и вентиляции кузова обеспечивает подогрев воздуха, поступающего через люк вентиляции в кузов. Для этой цели используется обогреватель жидкостного типа. Обогреватель состоит из радиатора 2, к которому подводится охлаждающая жидкость из системы охлаждения двигателя. Холодный воздух подается вентилятором 4 по коробу в радиатор 2. Ручкой 5 можно изменять количество воздуха, подаваемого вентилятором. Отопитель жидкостного…
Ремни безопасности Ремни безопасности применяют на автомобилях ГАЗ-24 «Волга» для предохранения водителя и пассажиров от тяжелых травм и гибели при наездах автомобиля на неподвижные препятствия и при столкновении с другими автомобилями на небольшой скорости. Ремни безопасности диагонально-поясной конструкции состоят из диагонального 1 и поясного 2 ремней, которые закреплены болтами в трех точках: на стойке кузова,…
